低压断路器按结构分三种，结构断路器（ACB）、塑料外壳断路器（MCCB）、微型断路器（MCB），题主图示的是塑壳断路器（MCCB），其上面各种符号意义如下图。

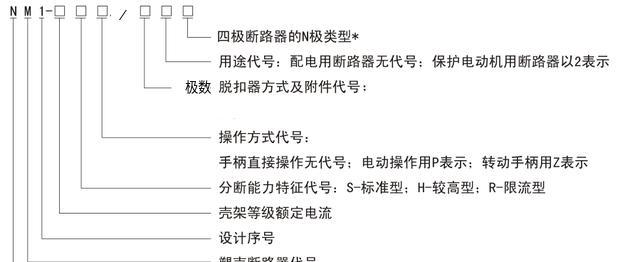

  榜首部分是NM1，N表明正泰、M表明塑壳断路器、1是规划序号，表明第1代。有的断路器在规划序号后有LE，L表明有剩下电流动作功用（漏电维护），E表明电子式。

  我国曾经用DZ表明塑壳断路器，象DZ10、DZ20系列等断路器，是全国一致规划产品。九十年代公营常熟开关厂（常熟开关制作有限公司）首开先河，自行开发了CM1系列塑壳断路器，其功用逾越了DZ20系列断路器，达到了国内领先水平。后来许多电器制作企业，不再出产DZ20系列断路器，而纷繁出产M1系列断路器。例如德力西的CDM1、正泰的NM1等等，而常熟开关制作有限公司，已开发到了第5代产品CM5系列。

  类型的第二部分又分三块，榜首块是壳架电流，图中断路器的壳架电流是125，表明这个壳架尺度的断路器，最大额定电流是125A。125A以上的断路器壳架尺度要增大，也即装置尺度要增大。

  第二块是分断才能特征代号，或叫分断才能等级代号。这一部分不同出产厂的代号不一样，象正泰用S表明标准型，H表明较高型，R表明限流型。而常熟开关及德力西等用C表明根本型，用L表明标准型，用M表明较高分断型，用H表明高分断型。

  手柄直接操作无代号，图中断路器便是用手柄直接操作的，故没有这块代号。电动操效果P表明，滚动手柄用Z表明。

  第二位数字表明过电流脱扣器型式，0表明无脱扣器，也即这是个没有维护功用的一般开关；2表明只要电磁脱扣器（瞬时脱扣），阐明该开关只要短路维护功用，没有过载维护功用；3表明具有复式（热磁）脱扣器，即既有电磁脱扣器（瞬时脱扣）又有热双金属脱扣器（长延时脱扣），阐明该开关既有短路维护功用，又有过载维护功用。

  这里有必要阐明一下辅佐触头与报警触头的差异，辅佐触头是与主触头同步动作的，主触头正常合、分时，辅佐触头也跟着合、分。而报警触头在主触头正常合、分时是不动作的，只要在自在脱扣或毛病跳闸后，报警触头才动作，所以报警触头能轻松完成毛病报警，防止在正常合、分操作时，宣布报警信号。

  第三部分第二块是用处代号，配电用断路器无代号，电动机维护用断路器用2表明。图中断路器没这个代号，阐明是配电用断路器。

  B……N极没有过电流脱扣元件，且N极与其它3极一同合、分，N极先合后分。

  是CCC认证，简称3C认证。是我国强制性产品认证，是为维护顾客人身安全和国家安全，加强产品质量管理，按照法规施行的一种产品合格鉴定准则。

  分断才能是指断路器分断短路电流的巨细的才能，Icu表明极限短路分断才能，也即可以分断的最大短路电流，分断后断路器已损坏。Ics表明运转短路分断才能，在确保断路器不损坏的情况下，可分断的短路电流，分断后可从头合闸。

  履行标准是国标GB/T14048.2－低压开关设备和操控设备 第2部分 断路器。

  手柄在下为分闸状况，手柄在上为合闸状况，手柄在中心为自在脱扣状况（跳闸状况）。当手柄在中心时，要先把手柄板下后，方可合闸。
